バタフライ弁まるわかりガイド

バタ弁・バタフライバルブが丸ごとわかる
バタフライ弁辞典

流体の制御に欠かせないバタフライ弁。
当サイトでは、貴社が会社・製品を選ぶお手伝いができたらと思います。
バタ弁の仕組みから、導入目的に応じて相談できる会社までご紹介しております。

DETAILED INFORMATION

ピックアップ3社を詳しく紹介

「どんな目的でバタフライ弁を探しているか」の大きな目的別に3社をピックアップしました。1社ずつ、会社の特徴や取り扱う主なバタフライ弁をご紹介します。

既製品からオーダーまでバタ弁に幅広く対応

オーケーエム

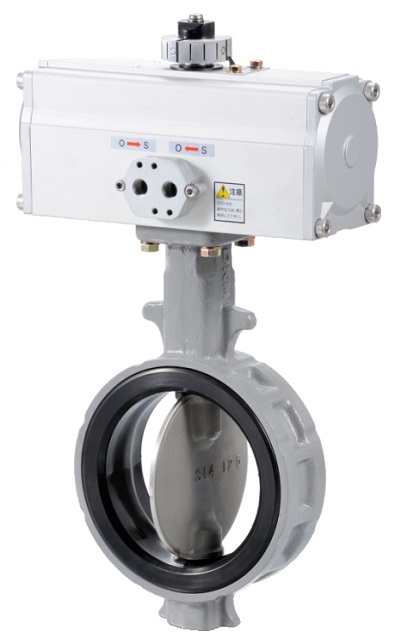

株式会社オーケーエム公式サイト
画像引用元:株式会社オーケーエム公式サイト
(https://www.okm-net.jp/)
バタフライ弁製造販売の老舗

オーケーエムは1902年の創業後、1952年にバルブコック専門工場に転換してバルブの製造販売を始めた老舗。マレーシアや中国にも販売店を持つほか、2020年には自社の研究開発センターも竣工しました。
専門性の高いバタフライ弁の取り扱い・対応を行っており、特殊な条件下で使用するバルブの開発や短期間での納品など、顧客の難しい依頼にも応えてきました。

多くのバタ弁を取り扱い

515型バタフライバルブ(1977年)や637N型フッ素樹脂ライニングバタフライバルブ(2017年)など、複数のバタ弁を開発して世に送り出しているオーケーエム。現在は汎用バルブのほか、ハイパフォーマンスの製品や船舶用バルブも提供。既存品は在庫があれば1個からでも注文・即日発送が可能です。

オーケーエムの情報を
もっと詳しく見る

電話で今すぐ相談

Example

オーケーエムの取り扱い製品例

612X
画像引用元:オーケーエム公式サイト「製品情報」
https://www.okm-net.jp/product/detaile.php?list=1
  • 製品名(品番):612X ウエハー型ゴムシートバタフライバルブ
  • 対応:一般工業、造船、建築設備用
  • 構造:ソフトタッチシート構造
5410シリーズ
画像引用元:オーケーエム公式サイト「製品情報」
https://www.okm-net.jp/product/detaile.php?list=9
  • 製品名(品番):5410シリーズ
  • 対応:化学薬品、石油オイル関係、高圧蒸気、高圧流体用
  • 構造:セルフシール機構、二重偏心機構
637N / 635N フッ素樹脂ライニングバルブ
画像引用元:オーケーエム公式サイト「製品情報」
https://www.okm-net.jp/product/detaile.php?list=8
  • 製品名(品番):637N / 635N フッ素樹脂ライニングバルブ
  • 対応:化学、薬品、食品、ガス、溶剤用
  • 構造:弁体シール構造、3重シール構造
そのほかの取り扱いバルブ
  1. 616J / 618H / 622H ゴムシートバタフライバルブ
  2. VAVTROL-DN 電子制御コントロールバルブ
  3. 704 / 703 / 702 ピンチバルブ
  4. 336J / 336Y ナイフゲートバルブ
Info

オーケーエムの会社情報

会社名 株式会社オーケーエム
所在地 滋賀県野洲市市三宅446-1
営業時間 公式サイトに記載なし
電話番号 077-518-1263
URL https://www.okm-net.jp/index.php

オーケーエムの
取り扱い製品をもっと見る

電話で今すぐ相談

バタ弁以外のバルブも取り扱い多数

KITZ(キッツ)

株式会社キッツ公式サイト
画像引用元:株式会社キッツ公式サイト
(https://www.kitz.co.jp/)
多種多様なバルブを提供

KITZでは生活産業から産業分野、建築設備用から工業用等幅広いジャンルのバルブを製造しています。それぞれの使用環境を考慮し、豊富なラインナップとなっており、バタ弁以外のバルブもまとめて相談・注文できるようなサービスとラインナップが望めます。

トータルサポートを展開

KITZではバタフライ弁の製造・販売だけではなく、修理やアフターサポートまで行っています。他にも部品供給、エンジニアリング、技術者派遣、製造補助、メンテナンス等、多種多様なサービスを自社にて提供できる環境を用意していますので、多くのニーズに対応可能です。

KITZ(キッツ)の情報を
もっと詳しく見る

電話で今すぐ相談

Example

KITZ(キッツ)の取り扱い製品例

アルミ製バタフライバルブ(BJシリーズ)
画像引用元: KITZ公式サイト「製品・サービスページ」
https://kitz-product.com/service/butterfly-ball/bj/
  • 製品名(品番):アルミ製バタフライバルブ(BJシリーズ)
  • 設置場所:配管
  • 特徴:軽量設計、ショートネック、ギア操作タイプ
ダグタイル鋳鉄製バタフライバフル(DJシリーズ)
画像引用元:KITZ公式サイト「製品・サービスページ」
https://kitz-product.com/service/butterfly-ball/dj/
  • 製品名(品番):ダグタイル鋳鉄製バタフライバフル(DJシリーズ)
  • 特徴:軽量設計、ステム飛び出し防止構造
そのほかの取り扱いバルブ
  1. ダクタイル鋳鉄製 高レンジアビリティバタフライバルブ (HRDJシリーズ)
  2. 二重偏心・三重偏心形バタフライバルブ(CPシリーズ)
  3. 空気式アクチェータ搭載自動バルブ (B,3B,F シリーズ)など
Info

KITZ(キッツ)の会社情報

会社名 株式会社キッツ
所在地 千葉県千葉市美浜区中瀬1-10-1
営業時間 公式サイトに記載なし
電話番号 043-299-0111
URL https://www.kitz.co.jp/

KITZ(キッツ)の
取り扱い製品をもっと見る

電話で今すぐ相談

水道用のバタフライ弁の取り扱い多数

クボタ

株式会社クボタ公式サイト
画像引用元:株式会社クボタ公式サイト
(https://www.kubota.co.jp/product/valve/index.html)
幅広い事業領域のメーカー

クボタはバタフライ弁の中でも、独自の規格が設定された水道用の特殊なバタフライ弁の製造・販売を行っています。各自治体(都道府県)の指定された仕様に応じたバルブは、普通のメーカーでは取り扱えないもの。クボタなら心強い味方になってくれるでしょう。

1890年創業の歴史

クボタは1890年創業と歴史のある企業です。長い歴史はそれだけ多くのニーズに応えてきたからこそですが、決してそれだけに胡坐をかくことはなく、近年では持続可能な開発目標を掲げるなど、時代の機微を敏感に察知しつつ、様々なニーズに対応しています。

クボタの情報を
もっと詳しく見る

電話で今すぐ相談

Example

クボタの取り扱い製品例

BU-A/BU-B バタフライ弁
画像引用元:クボタ公式サイト「バタフライ弁紹介ページ」
https://www.kubota.co.jp/product/valve/products/lineup/01.html
  • 製品名(品番):BU-A/BU-B バタフライ弁
  • ・用途:水道、下水、農水
BT-FD/BS-HDF メタルシート型整流バタフライ弁
画像引用元:クボタ公式サイト「バタフライ弁紹介ページ」
https://www.kubota.co.jp/product/valve/products/lineup/01.html
  • 製品名(品番):BT-FD/BS-HDF メタルシート型整流バタフライ弁
  • 用途:水道、下水、農水
そのほかの取り扱いバルブ
  1. BS-IS フランジレスバタフライ弁
  2. BT-AC 副弁内蔵型バタフライ弁
  3. BS-FL 鋳鉄製オールゴムライニングバタフライ弁ほか
Info

クボタの会社情報

会社名 株式会社クボタ
所在地 大阪府大阪市浪速区敷津東1-2-47
営業時間 公式サイトに記載なし
電話番号 06-6648-2111
URL https://www.kubota.co.jp/

クボタの
取り扱い製品をもっと見る

電話で今すぐ相談

KNOWLEDGE
バタフライ弁にもまた、いくつかの種類が用意されています。そこで、バタフライ弁を取り扱っている会社をご紹介します。それぞれ異なるバタフライ弁を知り、ニーズに応えてくれる会社を選びましょう。

仕組み・構造

中のディスクが90度回転することで開閉する仕組みです。軽量で操作がしやすく、設置が簡単などのメリットがあります。

開閉方法

操作が簡単なレバー式と、ハンドルを回すタイプであるギア式の2種類あります。バルブの口径によって使い分けられています。

接続方法

一般的によく使われているフランジ形、コンパクトなウェハー形、簡単に接続可能なねじ込み形、高い強度を持つ溶接形の4種類あります。

記号

配管系統図で示される、バタフライ弁を含む空気式バルブの主な記号をバルブ図記号例(P&ID記号)をピックアップしてまとめました。

素材

アルミ・FCD・ステンレス・モネルは、素材にとって特徴が異なります。それぞれの特徴やメリット、注意点をご確認ください。

流体の種類

バタフライ弁に適した流体は、水や油、空気、蒸気など。汎用性が高い一方、固体粒子を含む流体の使用には適していません。また、流体の温度や種類によってシートの材質を選ぶ必要があります。

保守・点検

バタフライ弁の故障を防ぎ安全に使用するためには、年に1~2回の定期的な点検が重要です。点検の際の注意点等も含め、点検内容や方法をしっかりと把握しておきましょう。

故障の原因と対策

バタフライ弁も故障することがあります。たとえばバルブの開閉ができなくなる・トルク音が異常に大きい・水漏れするなど。故障を防ぐためには取り扱い時の注意点を守り、定期点検を行うことが大切です。

交換の目安

交換時期の目安は、使用状況によって異なります。バルブの故障を避けるためにも定期的な点検が不可欠です。交換方法と併せてご確認ください。
PUBLIC RELATIONS

【PR】
バタフライ弁のメリットを深堀検証

バタフライ弁の、ほかのバルブとの違いとそのメリットについてまとめました。

LOCATION OF USE

バタフライ弁が使われる主な現場

バタフライ弁は市民の生活から発電プラントなど特殊な施設まで、幅広く利用されています。活躍できる主な現場を紹介します。
ビル空調

ビル空調(空気調和)の動作を支えるのがバタフライ弁。空調には空気の清浄度を一定以上に保つ他、気流や温度・湿度のコントロールの役割があります。

船舶

一度出帆したら洋上での修理・メンテには対応の限界が。安全性・信頼性が何より求められる環境です。特殊な流体を搬送するには専用の配管設備も必要に。

水処理システム

地方自治体が管理している水道。安全・公平に配水するため、各所で細かな仕様が制定されてきました。規格が独特なので対応できる業者は限られます。

工場・プラント

発電プラントは特に過酷な現場。超高温(超低温)・超高圧の設備を運用するためバルブもヘビーな進化を遂げていますが、その中でバタ弁は軽量さを生かします。

DIFFERENCE

バタフライ弁以外のバルブの特徴と違い

バタフライ弁以外の主なバルブの特徴と、バタフライ弁と特に異なる部分について説明します。
ゲートバルブ

ゲートバルブ

ゲートバルブは弁体を流体の流れ方向に対し垂直に滑らせる(スライドさせる)ことで止め弁の役目を果たすもの。構造的に、弁体が回転するバタフライ弁とは異なり中間開度の制御には向かず、オン・オフが明確な動作に適しています。

グローブバルブ

グローブバルブ

弁体を、流体の流れに逆らって、あるいはそれを利用して押し付けることで止め弁となるもの。圧力を利用するため圧損は大きくなり、大きさが締め切り力に直結するためサイズに限界があるなどの特性がありますが、調整特性に優れます。

チャッキバルブ

チャッキバルブ

弁体を逆流圧によって押し付け、流体の逆流を防止するバルブ。流体圧力によって弁体は自動的に開閉し、流体の動きを一定方向に保ちます。圧力差がないと弁体の開度が安定せず止め弁の役目が果たせません。

ボールバルブ

ボールバルブ

バタフライ弁と同様に弁体を回転させることで開閉を調整するバルブですが、弁体が円盤状ではなく球状なのが特徴です。圧損が少なく、開閉操作が速いのですが、サイズが大きくなると開閉に要する力も大きくなるため、小口径向けといえます。

COMPANY

バタフライ弁を取り扱う主な会社

日本国内でバタフライ弁(バタフライバルブ、バタ弁)を取り扱っている会社を調べ、情報をまとめました。取り扱いの種類や会社の特徴・歴史など、選ぶ際の参考にしてください。

株式会社オーケーエム

26種類のバタフライ弁を用意しているので、幅広いニーズに対応可能なメーカーです。

  • 取り扱いバタ弁の種類:26種類
  • 所在地:滋賀県野洲市市三宅446-1

巴バルブ

三十偏心や二重偏心、フッ素樹脂等のバタフライ弁を提供しているメーカーです。

  • 取り扱いバタ弁の種類:27種類
  • 所在地:大阪市西区新町3-11-11

キッツ

アフターサポートを含め、トータルサポートにてバタフライ弁に関するニーズに応えているメーカーです。

  • 取り扱いバタ弁の種類:11種類
  • 所在地:千葉県千葉市美浜区中瀬1-10-1

中北製作所

船舶や発電所、製鉄、化学などの産業分野のバタフライ弁を得意としているメーカーで、流体制御システムに関しては業界のリーディングメーカーだと自負しています。

  • 取り扱いバタ弁の種類:公式サイトに記載なし
  • 所在地:大阪府大東市深野南町1-1

株式会社クボタ

1890念創業の歴史のあるメーカーは、幅広い事業領域を誇り、それらの実績に基いたニーズに応えています。

  • 取り扱いバタ弁の種類:16種類
  • 所在地:ここに上書きしてください

前澤工業株式会社

バタフライ弁だけではなく、浄水処理施設や産業用水処理設備、バイオガスプラントなど生活インフラを支えている企業です。

  • 取り扱いバタ弁の種類:11種類
  • 所在地:埼玉県川口市仲町5-11アクアテクノセンター

清水合金製作所

バタフライ弁だけではなく、ソフトシール仕切弁、空気弁、補修弁、仕切弁等にて幅広く弁を手掛けているメーカーです。

  • 取り扱いバタ弁の種類:12種類
  • 所在地:滋賀県彦根市東沼波町928

大和バルブ

1919年創業の歴史のあるメーカーです。顧客第一主義をモットーに掲げ、自社内での一貫生産体制を保持しています。

  • 取り扱いバタ弁の種類:4種類
  • 所在地:東京都 品川区 西品川1-1-1 住友不動産大崎ガーデンタワー1階

清水鐵工所

水道用のバルブメーカーを得意としているメーカーで、その一環としてバタフライ弁も手掛けています。

  • 取り扱いバタ弁の種類:9種類
  • 所在地:滋賀県彦根市安清町4-16

日本バルブコントロールズ

電動弁を手掛けているメーカーで、弁に関する作業の効率化を踏まえた開発に力を入れています。

  • 取り扱いバタ弁の種類:8種類
  • 所在地:愛知県名古屋市中村区名駅南1-21-19名駅サウスサイドスクエア 10F

角田鉄工株式会社

水に関する事業を手掛ける一環としてバタフライ弁も手掛けており、官公庁への導入実績もあります。

  • 取り扱いバタ弁の種類:6種類
  • 所在地:滋賀県彦根市日夏町2789

栗本鐵工所

challenge to changeをモットーに、チャレンジすることで何かが変わるとの新年の元、積極的にチャレンジを行っています。

  • 取り扱いバタ弁の種類:1種類
  • 所在地:大阪市西区北堀江1-12-19

ビーエフ工業

密閉タイプのバタフライバルブを6種類ラインナップしているので、幅広いニーズに対応可能です。

  • 取り扱いバタ弁の種類:6種類
  • 所在地:東京都葛飾区東立石2-4-5

コスモ工機株式会社

工事口径2600mm、世界最大のインサーティング工事として2005年にギネスブックに認定されました。

参照元:Guinness World Records「Largest pipe valve installation without interruption of water flow」https://www.guinnessworldrecords.jp/world-records/largest-pipe-valve-installation-without-interruption-of-water-flow

  • 取り扱いバタ弁の種類:公式サイトに記載なし
  • 所在地:東京都港区西新橋3-9-5

Azbil

業種を問わずに多くの事業を手掛けているメーカーで、バタフライ弁に関してはビルシステムにおける電動式のものを手掛けています。

  • 取り扱いバタ弁の種類:1種類
  • 所在地:東京都千代田区丸の内2-7-3

ケイヴイシー

発電所や石油、天然ガスなどのプラント向け・工業向けのバルブを製造・販売しており、予算等に応じた独自製品の生産にも対応しています。

  • 取り扱いバタ弁の種類:2種類
  • 所在地:京都市南区吉祥院西ノ庄西中町46-2

Gemu

バタフライ弁だけではなく様々なバルブを手掛け、世界27か所に販売拠点を保有しているメーカーです。

  • 取り扱いバタ弁の種類:33種類
  • 所在地:東京都新宿区西新宿8-3-1

スペロセイキ

主に輸送を手掛けている業者ですが、輸送におけるプラント内配管の一環としてバルブを手掛けています。

  • 取り扱いバタ弁の種類:5種類
  • 所在地:福岡県北九州市小倉南区石原町189

大阪サニタリー株式会社

プラント開発を行っている業者ですが、その中でバタフライ弁も手掛けるようになりました。

  • 取り扱いバタ弁の種類:6種類
  • 所在地:大阪府摂津市鳥飼本町1-7-46

株式会社ササクラ

水処理装置や船舶用機器の製造・販売を行う中で、バタフライ弁も手掛けている大阪のメーカーです。ちなみに東証二部上場企業です。

  • 取り扱いバタ弁の種類:1種類
  • 所在地:大阪市西淀川区竹島4-7-32

本山製作所

流体のコントロールをテーマに成長を遂げてきたメーカーで、バタフライ弁に関しては8種類のラインナップを誇ります。

  • 取り扱いバタ弁の種類:8種類
  • 所在地:宮城県黒川郡大衡村大衡字亀岡5-2

クリヤマ株式会社

産業資材、建設資材、スポーツ施設等の領域で事業を展開しているメーカーで、100件以上の納入実績を明示しています。

  • 取り扱いバタ弁の種類:公式サイトに記載なし
  • 所在地:大阪市中央区城見1-3-7松下IMPビル25階

フジ・テクノロジー

真空バルブを得意としているメーカーで、様々なニーズに対応すべく10種類のバタフライ弁をラインナップしています。

  • 取り扱いバタ弁の種類:10類
  • 所在地:静岡県御殿場市保土沢1162-1

東邦製作所

元々は自動式電気機器器具の製造・販売業者で、東京オリンピックの聖火用点火トーチを納入した実績もあります。

  • 取り扱いバタ弁の種類:1種類
  • 所在地:東京都青梅市今井3-7-20

旭有機材

とくに樹脂製バルブの製造に自信をもっており、錆や腐食に強く、薬品や海水などを扱う現場でも使用可能。製鉄・化学工場や水族館、農業用水システムなどで導入されています。

  • 取り扱いバタ弁の種類:27種類
  • 所在地:(延岡本社)宮崎県延岡市中の瀬町2丁目5955番地

トーステ

軽量なアルミや耐食性のあるステンレスをシリンダーの材料とした、手動・自動タイプのバタフライ弁を取り扱っています。設置場所や用途に合ったバタフライ弁を選べるのが魅力。

  • 取り扱いバタ弁の種類:6種類
  • 所在地:大阪市西区本田2丁目1番32号

フルード工業

混相流体技術に特化した会社であり、ウエハ型のバタフライバルブを製造。主に粉体用として製作されているものの、空気や水などの用途にも使用可能です。

  • 取り扱いバタ弁の種類:4種類
  • 所在地:東京都文京区小日向4-6-19 共立会館ビル

美幸輝

真空バルブの製造に特化しており、特殊仕様にも対応。手動やエアー駆動、モーター駆動のバタフライ弁を取り扱っています。修理やオーバーホールにも対応可能。

  • 取り扱いバタ弁の種類:4種類
  • 所在地:静岡県駿東郡小山町棚頭1238-5

極東製作所

バルブ専門メーカーとしてオーダーメイドのバタフライ弁を提供。三重偏心やチルチング、大型バタフライ弁などに対応可能です。保守やメンテナンスにも対応。

  • 取り扱いバタ弁の種類:3種類
  • 所在地:福岡県北九州市門司区新門司3-42

HAS

水関連の鋳鉄製品を製造しており、バルブの開発から品質保証まで一貫して対応。水道用や流量調整用、フランジレスなどのバタフライ弁を取り扱っています。

  • 取り扱いバタ弁の種類:6種類
  • 所在地:愛知県西尾市寺津町五十間南1-2

協成

ガス用インフラ製品や水道用パイプを製造しており、バルブの保守点検にも対応。小型かつ軽量なフランジ形ダクタイル鋳鉄製バタフライバルブを取り扱っています。

  • 取り扱いバタ弁の種類:1種類
  • 所在地:大阪府大阪市西区千代崎3-1-3

TLV

蒸気関連機器メーカーとして60年以上の実績をもっています。独自のボールバタフライバルブを開発しており、手動式や電動式、空気動式などをラインアップ。

  • 取り扱いバタ弁の種類:3種類
  • 所在地:兵庫県加古川市野口町長砂881番地

昭和バルブ製作所

バルブメーカーとして豊富な納入実績をもち、多種類のバタフライバルブを製造。中心軸型や二重偏心型、三重偏心型、リングセット型などがあります。

  • 取り扱いバタ弁の種類:20種類
  • 所在地:滋賀県彦根市小泉町155-9

シー・オー・シー

アクチュエーターメーカーとして、電動油圧式アクチュエーターを開発。バタフライ弁では手動や電動の油圧駆動バタフライ弁をラインアップしています。

  • 取り扱いバタ弁の種類:2種類
  • 所在地:福岡県福岡市中央区天神1-1-1 アクロス福岡10階
SUMMARY

バタフライ弁のスムーズな導入は
適切な会社選びから

貴社がバタフライ弁について、どのような情報をお求めでいらっしゃるのか。その理由と目的が明確であれば、それに合わせたご提案ができます。このサイトでもう一度、目的別にピックアップされている会社をチェックしてみませんか。
